Beschreibung
RAUCH Easy Cool Sprühnebelsysteme mit perfektem Preis-Leistungsverhältnis für kleine Kühlbereiche bis ca. 18m².
Das RAUCH Easy Cool System eignet sich zur Erfrischung in Freibereichen und zur Luftfeuchteoptimierung für Kleinanwendungen, Hobby und Gewerbe. Durch eine robuste ca. 40 Bar Mini-Kolbenschwingpumpe in Verbindung mit 6 Nebeldüsen kann bei diesem Basic Produkt ein feiner Wassernebel erzeugt werden. Dieses Modell ist durch die geringe Lautstärke (ca. 55 dB) in privaten Bereichen sehr beliebt.
Anwendungsbeispiele:

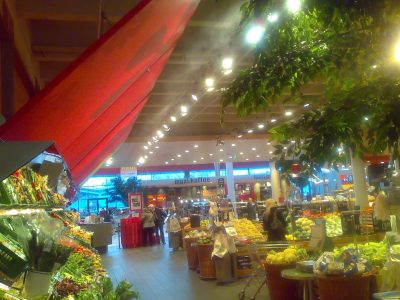

Luftbefeuchtung, Luftkühlung, Desinfektion, Terrassen, Gastgarten, Pergola-Kühlung, Theken-Befeuchtung, Kühlraum-Befeuchtung, Anti-Statik, Pellets-Produktion, Lackverarbeitung, Desinfektion für Lebensmittelproduktion. Das erzeugte Wasser-Aerosol verdunstet ohne Nasszumachen in der Luft und erzeugt Verdunstungskälte. Durch unterschiedliche Konfigurationsmöglichkeiten von Düsen ist dieses System für unzählige Anwendungen in Privat- und Kleingewerbe, aber auch für kleine Industrie-Prozessanwendungen geeignet. Betreiben Sie die Pumpe nur mit den serienmäßig möglichen Intervallkombinationen, nicht länger als 3-4 Stunden pro Tag. Die fortschrittliche Technik ermöglicht die universelle Anwendung und einen wirtschaftlichen Betrieb mit nur ca. 100 W/h elektrischer Leistungsaufnahme für 1 kg Feuchte. Serienmäßig werden RAUCH MD Systeme mit 6 RAUCH Nebeldüsen inkl. RAUCH Messing/Chrom-Düsenträger mit Steck-Schnellverbinder zum Anschluss an RAUCH 1/4″ Schlauch geliefert.
Technische Details:
- Anschluss: 230V/50Hz, Pumpe 24V
- Stromverbrauch: ca. 100 Watt
- Pumpengeräusch: ca. 55 dB (je nach Platzierung im Abstand von 2m)
- Wasserdurchlauf: 0,2 l/min für maximal 1 bis 6 Düsen
- Druck: 40 Bar
- Medium: Wasser, wässrige Flüssigkeiten
- Abmessung: ca. 250 x 150 x 100 mm
- Eigengewicht: ca. 5 kg
- Betriebsart: Intervallbetrieb
- Steuerung: mit wählbaren Intervallen für Pause/Sprühen
- Kühlfläche: ca. 2-18m²
- Aufstellungsort der Pumpentechnik: trockener, frostsicherer Bereich (Keller, Garage usw.)
- Anspeisung nur mit unbedenklichem, kühlen und kalkfreien Frischwasser (kein Behälterwasser)

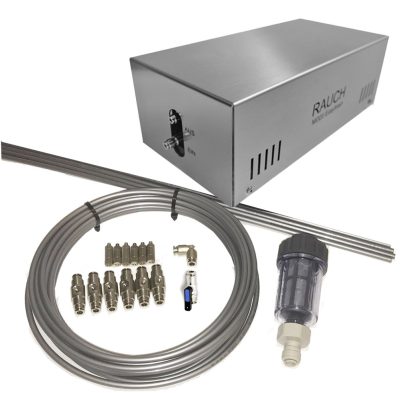

Das MD-Set besteht aus folgenden Teilen:
- 1 Stück 24V Druckpumpe in formschönem Kunststoffgehäuse mit Netzanschluss für 230V/50Hz bis 0,2 Liter/Minute
- 1 Stück integrierte Intervallsteuerung mit auswählbaren Intervallen für Sprühen/Pause
- 6 Stück Set-Nebeldüsen Messingchrom mit Tropfenstopp (Achtung: Nachbestellte Düsen können in der Bauform abweichen)
- 6 Stück Düsenträger aus Chromstahl mit 1/4″ Quick-Anschluss, 1x Düsengewinde Hochdruckausführung
- 1 Stück L-Winkelverbinder 1/4″ Hygiene-Anschluss Hochdruckverbinder
- 1 Stück Hygieneventil – Absperrhahn 1/4″ Hochdruck
- 1 Stück Wasserfilter ca. 7µ (entfernt Partikel aus dem Zulaufwasser) mit ca. 3m Schlauchleitung
- 10m Hochdruckschlauch 1/4″
- 5 Stück Düsenrohrleitung 1/4″ je 100cm
- 0,5m Wasseranschlussschlauch 3/8″ mit Anschlussadapter
- Montageschellen
- 1 Stk. Betriebshandbuch
Wichtig:
- Beachten Sie, dass der Wasservordruck nicht mehr als 2-3 Bar beträgt.
- Verwenden Sie nur gefiltertes, kalkfreies Frischwasser.
- Erster Wartungsintervall/Ölwechsel nach 100/500 Betriebsstunden.
- Hygienewartung laut VDO6022 immer einhalten!
- Im Lebensmittelbereich Osmose und evtl. UV-Entkeimung berücksichtigen. Jährlicher Filtertausch gesetzlich vorgeschrieben!
*Farbe der Druckschläuche können je nach Verfügbarkeit variieren und in Schwarz, Grau, Weiß geliefert werden.
Optional:
- T-Verbindung
- L-Verbindung
- Montageklemmen
- Funkfernbedienung
- Transportkoffer
- Osmose-Wasseraufbereitung
- UVC-Entkeimung
- Druckregler
Anwendung & Hygiene Hinweise:
- Achtung! Betreiben Sie die Pumpe nur mit der serienmäßigen Intervallsteuerung und nicht im Dauerbetrieb. Bei diesem Produkt handelt es sich um ein Basic-Produkt.
- Verwenden Sie zum Betrieb nur kalkfreies, unbedenkliches Frischwasser aus der Hauswasserleitung! Das vom Kunden bereitzustellende Betriebsmittel „kühles Frischwasser/Leitungswasser“ muss hygienisch unbedenklich sein und um einen störungsfreien (verstopfungsfreien) Betrieb zu gewähren, aufbereitet sein (Empfehlung: maximal 2-3°C DH, 300 µ/s, max. Wassertemperatur: 5-10°C). Bei Betriebsstillstand sind die wasserführenden Leitungen von Wasser zu leeren, und bei längerem Betriebsstillstand ist eine Leitungsdesinfektion durchzuführen.
Betriebssicherheit:
- Regelmäßige Reinigung + Hygiene-Wartungsintervalle laut Handbuch (mindestens 3x jährlich) sind erforderlich.
- Einhaltung der VDI 6022.B6 ist zu beachten.
Dieses Set ist optimal für Kleinstanwendungen bis ca. 18m²/6 lfm. zur Luftkühlung und Luftbefeuchtung bei Kleinstanwendungen bis maximal 6 Düsen.
